Restauro di un Harmony
Pagina 1 di 2
Pagina 1 di 2 • 1, 2
Restauro di un Harmony
Apro questa prima discussione con una serie di lavori che ho svolto.
la cucina si presentava così dopo averla svutata e smontata
la dinette con tutto il caos
la cabina di prua
la cabina di poppa... mi dimenticavo sempre di fotografarla... cmq ho solo questo ricordo
il pozzetto
la coperta
l prua resterà cosi per tanto
sull'invaso..
questo giusto per dare un'idea dell'insieme...
la cucina si presentava così dopo averla svutata e smontata
la dinette con tutto il caos
la cabina di prua
la cabina di poppa... mi dimenticavo sempre di fotografarla... cmq ho solo questo ricordo
il pozzetto
la coperta
l prua resterà cosi per tanto
sull'invaso..
questo giusto per dare un'idea dell'insieme...
walter- Messaggi : 73
Data d'iscrizione : 13.03.13
Re: Restauro di un Harmony
Era Novembe del 2009, la barca era abbandonata sull'invaso gia da piu di due anni, alla mercè degli elementi che avevano avuto la meglio su di lei... ache se si tratta di un lui non una lei.... infiltrazioni interne acqua... tutto era imputridito, la moquette di rivestimento che presentava segni di marciume rilasciava un odore poco gradevole.
quindi... pulizia generale
Le foto del bagno com'era in origine non le ho fatto... l'unico ricordo che ho e questo

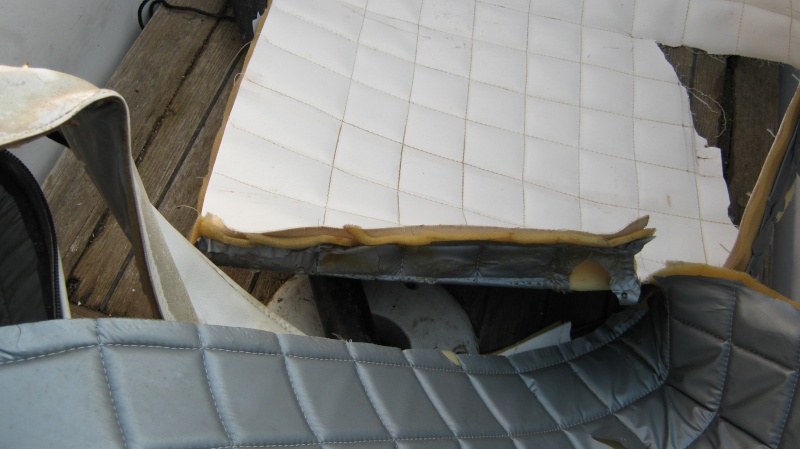

il rivestimento in plastica, per fortuna l'unica foto del materiale di risulta che è venuto fuori... dico solo che ci ho riempito un furgone
quindi... pulizia generale
Le foto del bagno com'era in origine non le ho fatto... l'unico ricordo che ho e questo
il rivestimento in plastica, per fortuna l'unica foto del materiale di risulta che è venuto fuori... dico solo che ci ho riempito un furgone
walter- Messaggi : 73
Data d'iscrizione : 13.03.13
Re: Restauro di un Harmony
Come si vedrà l'eliminazione della moquette ha lasciato vistosi residui marci di bostik. La pulizia, non è stata affatto una cosa banale, da prima ho iniziato a farlo spruzzando con un erogatore spry del diluente per ammorbidire la colla, e dopo a mano con una spazzola di ferro rimuovevo i residui. Il primo giorno è stato un massacro, per quanto la barca fosse tutta aperta i vapori erano davvero fastidiosi. Ho addirittura messo un vecchio ventilatore fuoiri posizionato sopra ad un passauomo per agevolare l'uscita dell'odore vapori... che davano ancche un po alla testa . Alla fine dopo una giornata non avevo neanche finito la cabina di prua il sistema oltre ai fastidi non portava risultati concreti. Il giorno seguente vado però piu determinato con una nuova idea... Mi porto una smerigliatrice con spazzola in ferro conica.. e decido di fare una prova
walter- Messaggi : 73
Data d'iscrizione : 13.03.13
Re: Restauro di un Harmony
Finita la pulizia della colla sono passato ai legni degli arredi. Persentavano delle spellature della vernice trasperente, nelle parti piu esposte alla luce, e si notava una precedente ripresa con smalto trasparente ed impregnante che davano quella colorazione cupa che si vede nelle foto. Insomma non era un gran bel vedere. L'uso precedente di impregnante colorato, alla fine non dava scampo al lavoro da svolgere. Anche se piu laborioso, scelgo la soluzione piu drastica, eliminare tutto.
Questo ha significato in tutta sostanza di eliminare i diversi strati di vernice trasparente, fino ad arrivare al legno grezzo. Il lavoro è stato abbastanza lungo, se andiamo a sommare nel tempo ci saranno voluti una decina di giorni completi.
Come per quanto fatto per la colla, ho adottato diversi sistemi.
Inizialmente ho provato con una levigatrice (piu di una) con carta vetrata grossa, ma dopo aver bruciato una levigatrice, ottenuto uno scarso risultato e mangiato tanta polvere, cambio a favore dello sverniciatore.
Lo sverniciatore lo comperavo dal ferramenta in barattoli da kilo, ma alla luce di quanto ce nè voluto, forse avrei dovuto pensare ad una fornitura piu consistente.
In sintesi le superfici, venivano trattate con lo sverniciatore, che dopo un po iniziava a far staccare la vernice che con una spatola poi si rimuoveva. Fin qui qbbastanza semplice, ma essendoci piu strati di smalto, l'operazione spesso andava ripetuta nelle zone dove c'èra più smalto. Poi una volta eliminata tutta i vecchi residui di smalto, ho carteggiato tutte le superfici con una "nuova" levigatrice.
questo è il risultato
qui si intravede il pialliccio delle mensole che viene rimosso.
Un compromesso necessario quello di eliminarlo, in quanto era in pessime condizioni ed in molti punti si era scolltato.
Questo ha significato in tutta sostanza di eliminare i diversi strati di vernice trasparente, fino ad arrivare al legno grezzo. Il lavoro è stato abbastanza lungo, se andiamo a sommare nel tempo ci saranno voluti una decina di giorni completi.
Come per quanto fatto per la colla, ho adottato diversi sistemi.
Inizialmente ho provato con una levigatrice (piu di una) con carta vetrata grossa, ma dopo aver bruciato una levigatrice, ottenuto uno scarso risultato e mangiato tanta polvere, cambio a favore dello sverniciatore.
Lo sverniciatore lo comperavo dal ferramenta in barattoli da kilo, ma alla luce di quanto ce nè voluto, forse avrei dovuto pensare ad una fornitura piu consistente.
In sintesi le superfici, venivano trattate con lo sverniciatore, che dopo un po iniziava a far staccare la vernice che con una spatola poi si rimuoveva. Fin qui qbbastanza semplice, ma essendoci piu strati di smalto, l'operazione spesso andava ripetuta nelle zone dove c'èra più smalto. Poi una volta eliminata tutta i vecchi residui di smalto, ho carteggiato tutte le superfici con una "nuova" levigatrice.
questo è il risultato
qui si intravede il pialliccio delle mensole che viene rimosso.
Un compromesso necessario quello di eliminarlo, in quanto era in pessime condizioni ed in molti punti si era scolltato.
Ultima modifica di walter il Mar Mar 19, 2013 6:50 pm - modificato 1 volta.
walter- Messaggi : 73
Data d'iscrizione : 13.03.13
Re: Restauro di un Harmony
Nella dinette dell'Harmony è presente una mezza paratia trapezioidale, che divide l'angolo cottura con il divanetto. Oltre alla corretta funzione divisoria dai fuochi che sono proprio attaccati alla paratia, ha l'altra funzione di supporto per il tavolo da carteggio abbattibile.
Come rifinitura esisteva poi un puntale non strutturale in massello di mogano che rifiniva la parte dritta di moltistrato a vista e saliva fino alla coperta dove veniva fissata. la struttura cosi ultimata diventa anche un tienti bene durante la navigazione.
Qui è raffigurata la configurazione standard della paratia divisoria, presente nell'Harmony
Per una serie di motivi, tra i quali anche estetici, la soluzione non mi piaceva e l'ho modificata.
Nella foto la linea Rossa, rappresenta la parte della paratia eliminata, che ad onor del vero era ancora piu grande dell'esempio sopra postato
Come rifinitura esisteva poi un puntale non strutturale in massello di mogano che rifiniva la parte dritta di moltistrato a vista e saliva fino alla coperta dove veniva fissata. la struttura cosi ultimata diventa anche un tienti bene durante la navigazione.
Qui è raffigurata la configurazione standard della paratia divisoria, presente nell'Harmony
Per una serie di motivi, tra i quali anche estetici, la soluzione non mi piaceva e l'ho modificata.
Nella foto la linea Rossa, rappresenta la parte della paratia eliminata, che ad onor del vero era ancora piu grande dell'esempio sopra postato
walter- Messaggi : 73
Data d'iscrizione : 13.03.13
Re: Restauro di un Harmony
Una bella sgrossata è stata data, ora è giunto il momento di dare una prima mano di smalto agli arredi.
Alla luce della cattiva esperienza emersa con il classico smalto poliuretanico trasperente che in vari punti si era spellato, adatto una soluzione piu semplice, vernice all'acqua satinata. Nel caso di dover fare un piccolo ritocco, nel tempo ho avuto ragione della scelta, molto molto piu semplice.
Alle scalette delle cabine prua poppa è toccato lo stesso trattamento
il taglio della paratia con la rifinitura ultimata
Alla luce della cattiva esperienza emersa con il classico smalto poliuretanico trasperente che in vari punti si era spellato, adatto una soluzione piu semplice, vernice all'acqua satinata. Nel caso di dover fare un piccolo ritocco, nel tempo ho avuto ragione della scelta, molto molto piu semplice.
Alle scalette delle cabine prua poppa è toccato lo stesso trattamento
il taglio della paratia con la rifinitura ultimata
walter- Messaggi : 73
Data d'iscrizione : 13.03.13
Re: Restauro di un Harmony
Il programma dei lavori va avanti.
I rivestimenti interni celetti e moquette di fatto sono andati in discarica. Considerando la fatica che ho fatto per pulire tutto, non ho assolutamente intenzione di incollare nuovi materiali alle murate ed al soffitto. Dopo una lunga riflessione fatta anche di ricerca di prodotti utili, anche in questo caso faccio una scelta drastica. Vernicio tutto a smalto bicomponente.
Avevo dei barattoli di vernice bicomponente della stoppani, e con un amico giocando a fare alchimie, facciamo un colore ed una prova. Il colore mi piace. Miscelando il bianco latte ed un crema ottengo un colore crema chiarissimo. Mi piace... poi come si dice "de gustibus"
Procediamo
I rivestimenti interni celetti e moquette di fatto sono andati in discarica. Considerando la fatica che ho fatto per pulire tutto, non ho assolutamente intenzione di incollare nuovi materiali alle murate ed al soffitto. Dopo una lunga riflessione fatta anche di ricerca di prodotti utili, anche in questo caso faccio una scelta drastica. Vernicio tutto a smalto bicomponente.
Avevo dei barattoli di vernice bicomponente della stoppani, e con un amico giocando a fare alchimie, facciamo un colore ed una prova. Il colore mi piace. Miscelando il bianco latte ed un crema ottengo un colore crema chiarissimo. Mi piace... poi come si dice "de gustibus"
Procediamo
walter- Messaggi : 73
Data d'iscrizione : 13.03.13
Re: Restauro di un Harmony
La scelta apparentemente azzardata di lasciare gli interni nudi senza nessun rivestimento, nel tempo ha fortunatamente pagato. Visto che ad oggi non ho nessun problema di condensa, anche nelle giornate di pioggia copiose.
Resta il problema del passaggio delle varie linee elettriche degli impianti. Prima di procedere avevo già pensato ad una soluzione, che qui di seguito troverete illustrata con delle foto. In tutta sostanza ho creato delle canalizzazioni fatte in compensato marino, che spezzano la monotonia bianca e forse forniscono un aspetto gradevole all'insieme.
Poi non avere celetti o rivestimenti, per quanto azzardato e discutibile esteticamente ha il grande pregio, individuare subito ogni possibile infiltrazione senza dubbi, diversamente c'è da impazzire.
Nella cabina di prua, ho risolto in questo modo per le linee del salpa ancora e delle luci di navigazione
le canalizzazioni finite con le cornici di rifinitura anche sul passa uomo
Per la dinette il lavoro è stato un pelino piu complesso, infatti c'erano degli attraversamenti da fare da dritta verso sinistra e la calata dei cavi proveniente dall'albero che doveva invece andare verso la zona quadro.
come base di partenza è stato fatto un primo canale in partenza dalla zona del quadro elettrico un'altra canalina che seguiva la linea poppa prua della tuga, ed una parte centrale che copriva la calata dei cavi dall'albero, le maniche a vento modificate con delle ventole elettriche ad energia solare, ed il fine l'attraversamento di linee presenti e future verso il lato di sinistra.
Resta il problema del passaggio delle varie linee elettriche degli impianti. Prima di procedere avevo già pensato ad una soluzione, che qui di seguito troverete illustrata con delle foto. In tutta sostanza ho creato delle canalizzazioni fatte in compensato marino, che spezzano la monotonia bianca e forse forniscono un aspetto gradevole all'insieme.
Poi non avere celetti o rivestimenti, per quanto azzardato e discutibile esteticamente ha il grande pregio, individuare subito ogni possibile infiltrazione senza dubbi, diversamente c'è da impazzire.
Nella cabina di prua, ho risolto in questo modo per le linee del salpa ancora e delle luci di navigazione
le canalizzazioni finite con le cornici di rifinitura anche sul passa uomo
Per la dinette il lavoro è stato un pelino piu complesso, infatti c'erano degli attraversamenti da fare da dritta verso sinistra e la calata dei cavi proveniente dall'albero che doveva invece andare verso la zona quadro.
come base di partenza è stato fatto un primo canale in partenza dalla zona del quadro elettrico un'altra canalina che seguiva la linea poppa prua della tuga, ed una parte centrale che copriva la calata dei cavi dall'albero, le maniche a vento modificate con delle ventole elettriche ad energia solare, ed il fine l'attraversamento di linee presenti e future verso il lato di sinistra.
walter- Messaggi : 73
Data d'iscrizione : 13.03.13
Il tavolo della Dinette
Il vecchio tavolo, ho provato a risistemarlo, ma era davvero in condizioni pietose, presentando diverse essenze di legno che alla fine, non valeva la pena ripristinare.
Alla fine, vedendo quanto fatto su altri Harmony, mi sono deciso...
Ho fatto realizzare da un artigiano (acciaista) un suporto amovibile da applicare al puntello, in modo da poter rendere il tavolo regolabile in altezza e farlo ruotare sull'asse del puntello.
successivamente ho fatto fare una modifica alla parte sotto del tavolo applicando dei rinforzi, visto che col peso del tavolo tendeva a flettere verso il basso.
La soluzione di mettere il tavolo verso l'alto è molto comoda, ma ovviamente riduce l'abitabilità interna.
é leggermente un po' piu lungo dell'originale, ma quel poco di lunghezza alla fine fa la differenza, visto che ci si mangia comodamente in quattro.
Alla fine, vedendo quanto fatto su altri Harmony, mi sono deciso...
Ho fatto realizzare da un artigiano (acciaista) un suporto amovibile da applicare al puntello, in modo da poter rendere il tavolo regolabile in altezza e farlo ruotare sull'asse del puntello.
successivamente ho fatto fare una modifica alla parte sotto del tavolo applicando dei rinforzi, visto che col peso del tavolo tendeva a flettere verso il basso.
La soluzione di mettere il tavolo verso l'alto è molto comoda, ma ovviamente riduce l'abitabilità interna.
é leggermente un po' piu lungo dell'originale, ma quel poco di lunghezza alla fine fa la differenza, visto che ci si mangia comodamente in quattro.
walter- Messaggi : 73
Data d'iscrizione : 13.03.13
Paiolati
Anche i paiolati, li ho dovuti rifare. I vecchi si erano marciti a causa del precedente abbandono sull'invaso.
Una volta, rifatti sulle vecchie dime, ho fatto diverse prove per allinearli, provvedendo anche alla sistemazione dei supporti posti sui madieri
ultimate le verifiche ho provveduto alla verniciatura, eseguita con resina epossidica

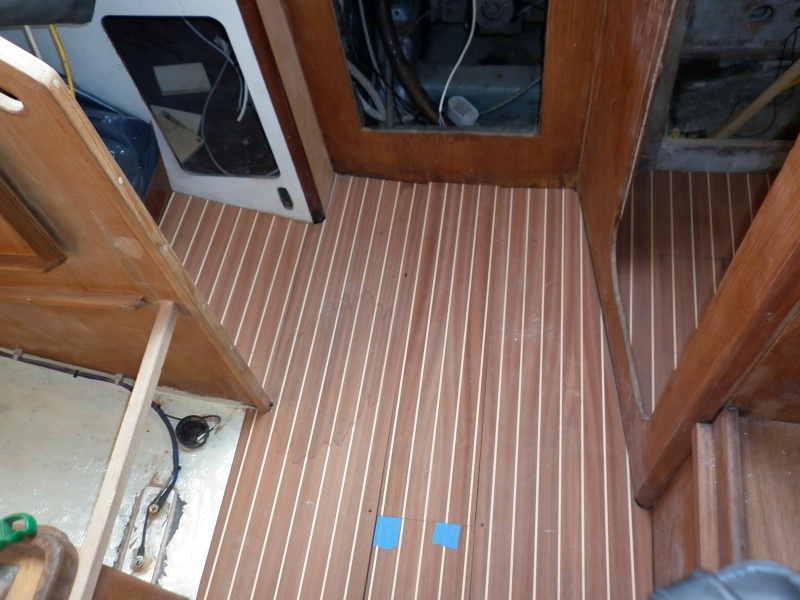

il risultato finito dopo il montaggio
Una volta, rifatti sulle vecchie dime, ho fatto diverse prove per allinearli, provvedendo anche alla sistemazione dei supporti posti sui madieri
ultimate le verifiche ho provveduto alla verniciatura, eseguita con resina epossidica
il risultato finito dopo il montaggio
walter- Messaggi : 73
Data d'iscrizione : 13.03.13
La Cucina
Come il resto degli interni era diciamo vissuta, legni marciti, poi il frigo da campeggio installato in modo posticcio.. alla fine ho rifatto tutto.
In prima battuta avevo intenzione di ripristinare la formica, ma poi ho scelto una soluzione diversa.
Eliminata la formica, le parti della cucina, si presentavano così
Il compensato marino, presentava delle piccole macerazioni, che ho sistemato, ma per dare piu robustezza alla struttura, ho applicato un pannello di compensato di mogano consolidando il tutto
Una delle due componenti l'ho allungata, in quanto era mancante ed il vano restante era tutto aperto. Probabilemente in origine nasceva cosi, oppure nel tempo è stata rimossa
una piccola anteprima con le aperture realizzate
In prima battuta avevo intenzione di ripristinare la formica, ma poi ho scelto una soluzione diversa.
Eliminata la formica, le parti della cucina, si presentavano così
Il compensato marino, presentava delle piccole macerazioni, che ho sistemato, ma per dare piu robustezza alla struttura, ho applicato un pannello di compensato di mogano consolidando il tutto
Una delle due componenti l'ho allungata, in quanto era mancante ed il vano restante era tutto aperto. Probabilemente in origine nasceva cosi, oppure nel tempo è stata rimossa
una piccola anteprima con le aperture realizzate
walter- Messaggi : 73
Data d'iscrizione : 13.03.13
La Cucina
Si susseguono poi una serie di lavori ed innumerevoli montaggi e smontaggi per provare i vari pezzi

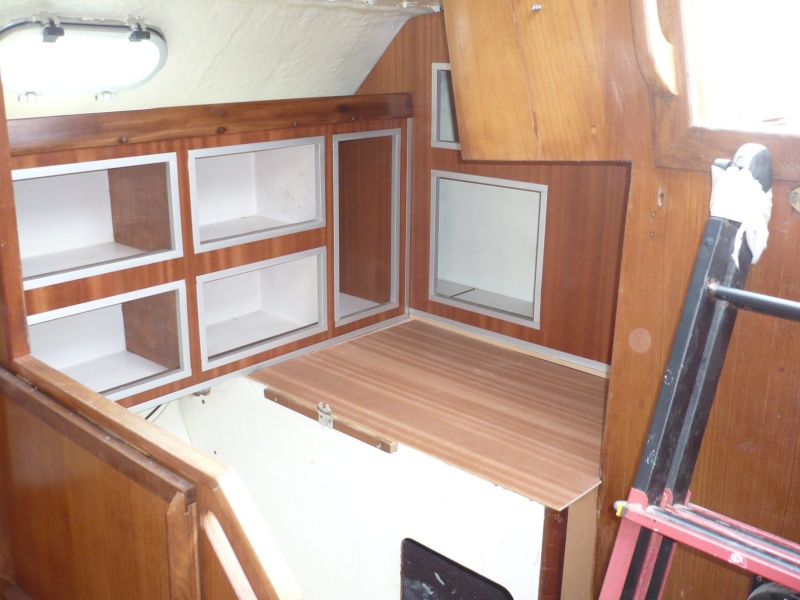

la prima prova in opera
La rifinitura dei pezzi con delle modanature in alluminio, le aperture non presentano piu gli angoli arrotondati. Ho montato anche i contenitori in resina per gli stipetti della cucina
ora e la volta del top della cucina e faccio una dima con un pezzo di compensato

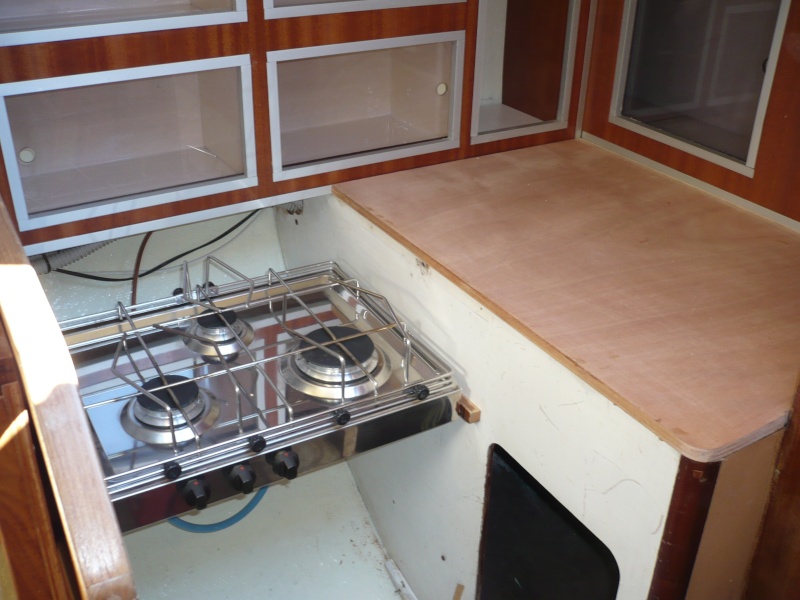

Prendiamo le misure anche per la cucina a gas che devo spostare
spostata la cucina a gas, do spazio per ottenere un piano unico ottenendo piu ampio
Il top con il rivestimento in formica, e le pannellature di rifinitura intorno alla cucina a gas
il lavoro "quasi" finito con tutte le rifiniture in massello
il montaggio di placche in alluminio ai lati della cucina a gas per proteggere dal calore dei fuochi
L'installazione del lavello
per il montaggio della rubinetteria... ho dovuto smontare per l'ennesima volta... già previsto e prima di rimontare tutto viene data un'ultima mano di vernice
Il lavoro, almeno questo è finito
la prima prova in opera
La rifinitura dei pezzi con delle modanature in alluminio, le aperture non presentano piu gli angoli arrotondati. Ho montato anche i contenitori in resina per gli stipetti della cucina
ora e la volta del top della cucina e faccio una dima con un pezzo di compensato
Prendiamo le misure anche per la cucina a gas che devo spostare
spostata la cucina a gas, do spazio per ottenere un piano unico ottenendo piu ampio
Il top con il rivestimento in formica, e le pannellature di rifinitura intorno alla cucina a gas
il lavoro "quasi" finito con tutte le rifiniture in massello
il montaggio di placche in alluminio ai lati della cucina a gas per proteggere dal calore dei fuochi
L'installazione del lavello
per il montaggio della rubinetteria... ho dovuto smontare per l'ennesima volta... già previsto e prima di rimontare tutto viene data un'ultima mano di vernice
Il lavoro, almeno questo è finito
walter- Messaggi : 73
Data d'iscrizione : 13.03.13
Il Bagno
Questa parte del restauro, ritengo che sia stata la piu impegnativa, non tanto per la mole del lavoro, ma quanto per la difficolta di dover lavorare in uno spazio piu ristretto.
I rivestimenti originali del bagno, cosi come nella cucina, erano fatti di una plastica bianca con rivestimento interno i spugna, rifinito con cuciture quadrettate, questa qui...
Era applicata in molte zone con bostik e rimuvere completamente i residui di colla è stato molto faticoso. Ma alla fine ho utilizzato lo stesso metodo polveroso già adottato per rimuovere la colla dalle murate nella dinette.

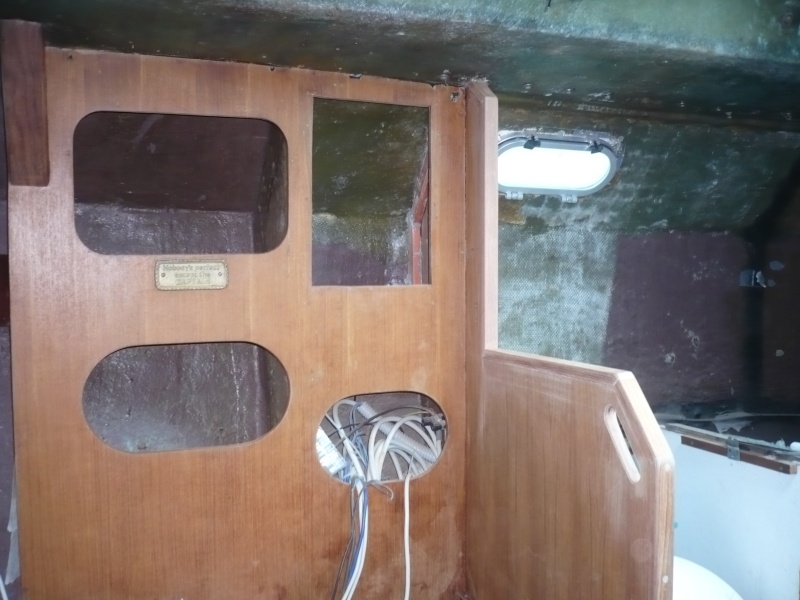

A differenza della dinette, nel bagno sono presenti delle paratie in legno che dividono il bagno dal vano motore e da un vano tecnico originarimente progettato per riporre le cerate.
Il legno poiche rivestito con quel materiale, era stato lasciato grezzo.
Poichè avevo intenzione di ripetere anche nel bagno la verniciatura fatta nella cabina di prua ed in dinette, le caratteristiche delle paratie, mi costringevano ad una stuccatura globale.
I rivestimenti originali del bagno, cosi come nella cucina, erano fatti di una plastica bianca con rivestimento interno i spugna, rifinito con cuciture quadrettate, questa qui...
Era applicata in molte zone con bostik e rimuvere completamente i residui di colla è stato molto faticoso. Ma alla fine ho utilizzato lo stesso metodo polveroso già adottato per rimuovere la colla dalle murate nella dinette.
A differenza della dinette, nel bagno sono presenti delle paratie in legno che dividono il bagno dal vano motore e da un vano tecnico originarimente progettato per riporre le cerate.
Il legno poiche rivestito con quel materiale, era stato lasciato grezzo.
Poichè avevo intenzione di ripetere anche nel bagno la verniciatura fatta nella cabina di prua ed in dinette, le caratteristiche delle paratie, mi costringevano ad una stuccatura globale.
walter- Messaggi : 73
Data d'iscrizione : 13.03.13
Il Bagno
ovviamente, la stuccatura è stata ripetuta piu volte alternata a carteggiatura, fino ad ottenere nelle partio grezze una superfice piu omogenea possibile
Procedo con una prima mano di vernice a tutte le superfici eccetto il mobile del bagno che avrei fatto in un secondo momento
Il mobile del bagno è stato verniciato a spruzzo con non poche difficoltà date dagli spazi non proprio ventilati
Procedo con una prima mano di vernice a tutte le superfici eccetto il mobile del bagno che avrei fatto in un secondo momento
Il mobile del bagno è stato verniciato a spruzzo con non poche difficoltà date dagli spazi non proprio ventilati
walter- Messaggi : 73
Data d'iscrizione : 13.03.13
Cabina di Poppa
Cosi come per il bagno è la dinette, anche qui le operazioni si ripetono. Tutto fila un po meglio avendo acquisito l'esperenzia piu provante per gli altri spazi. A poppa, anche se apparentemente ci sarebbe da fare molto di meno, quel meno è reso complesso dall'altezza. Infatti la cabina di poppa nell'Harmony di fatto sono due cuccette, sulle quali si puo stare solo seduti o al massimo carponi.
Con questa premessa ho proceduto nei lavori.
Ovvio tutto era stato rimosso... si presentava più o meno cosi
Con questa premessa ho proceduto nei lavori.
Ovvio tutto era stato rimosso... si presentava più o meno cosi
walter- Messaggi : 73
Data d'iscrizione : 13.03.13
walter- Messaggi : 73
Data d'iscrizione : 13.03.13
Cabina di Poppa
Dopo la prima mano di vernice passo ai rivestimenti interni che erano rivestiti in moquette. Ma sulla parte corrispondente al pozzetto, non potevo banalmente verniciare, allora ho pensato ad un rivestimento diverso, incollando dei pannelli di compensato di mogano.
Per coprire le varie tubazioni ho realizzato un pannello amovibile di copertura
Per coprire le varie tubazioni ho realizzato un pannello amovibile di copertura
Ultima modifica di walter il Sab Mar 30, 2013 9:25 pm - modificato 1 volta.
walter- Messaggi : 73
Data d'iscrizione : 13.03.13
Pagina 1 di 2 • 1, 2
Pagina 1 di 2
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
Ven Set 04, 2015 7:11 pm Da massimo signorini
» Il sito "langue" ... Come mai ?
Lun Giu 08, 2015 7:36 am Da supersuba
» harmony in vendita
Mar Set 09, 2014 7:13 pm Da Ospite
» CBS 750 del 1980
Ven Gen 24, 2014 8:02 pm Da Tonyst
» presentazione e domanda
Mar Nov 26, 2013 1:26 pm Da pat69
» La scomparsa dell'Architetto Aldo Renai
Lun Ott 21, 2013 1:56 pm Da supersuba
» migliorie 2013 cbs 499
Mar Set 24, 2013 7:57 pm Da massimo signorini
» varo cbs martina sabato 08 06
Mar Set 24, 2013 6:03 pm Da walter
» Aldo Renai
Mar Set 24, 2013 5:59 pm Da walter
